《Science (IF>63.832)》佐治亚理工学院Bernard Kippelen教授&Canek Fuentes-Hernandez团队研制有机光电二极管 - 超越硅光电二极管的新星

重点摘要

  1. 硅光电二极管的刚性结构给大面积低成本扩展带来困难,限制了它在一些新兴应用中的使用。
  2. 通过详细的表征方法,揭示了基于聚合物体异质结的有机光电二极管中,收集电荷的电极对低频噪声的影响。
  3. 经过优化的有机光电二极管在可见光范围内的各项指标(响应时间除外)可媲美低噪声硅光电二极管。
  4. 溶液处理制备的有机光电二极管提供了一些设计机会,例如用于生物识别监测的大面积柔性环形有机光电二极管,其性能可达到硅器件的水平。

硅光电二极管的局限性

数十年来,硅光电二极管一直是光检测技术的基石,但它们的结构刚性给大面积低成本扩展应用带来许多局限。这给新兴的光电检测应用带来挑战。为实现更大面积的光电检测以及柔性基片上低成本光电二极管的制作,我们需要寻找新的材料体系。

有机光电二极管的低频噪声特性

有机光电二极管常基于聚合物制成,具有结构灵活性等优势。研究人员通过详细的表征方法学,考察了这类二极管低频电子噪声的来源,发现负责收集电荷的电极对低频噪声有重要影响。这为设计低噪声的有机光电二极管奠定了基础。

有机光电二极管的指标表现

经过优化设计后,有机光电二极管的大多数指标已可达到商用硅光电二极管的水平,特别是在可见光范围内。例如响应度、灵敏度、线性度、功耗等。它们的响应时间仍比不上硅二极管,但对大多数视频速率的应用已经足够。

应用展望

溶解性的有机光电二极管制造过程为它们带来了许多应用机会。例如,大面积柔性的环形有机光二极管可用于生物识别监测。此类二极管成本低,可在多种非平面基片上制作,性能已达商用硅器件的水平。它们有望在新兴的光电子学领域大放异彩。

原文连结

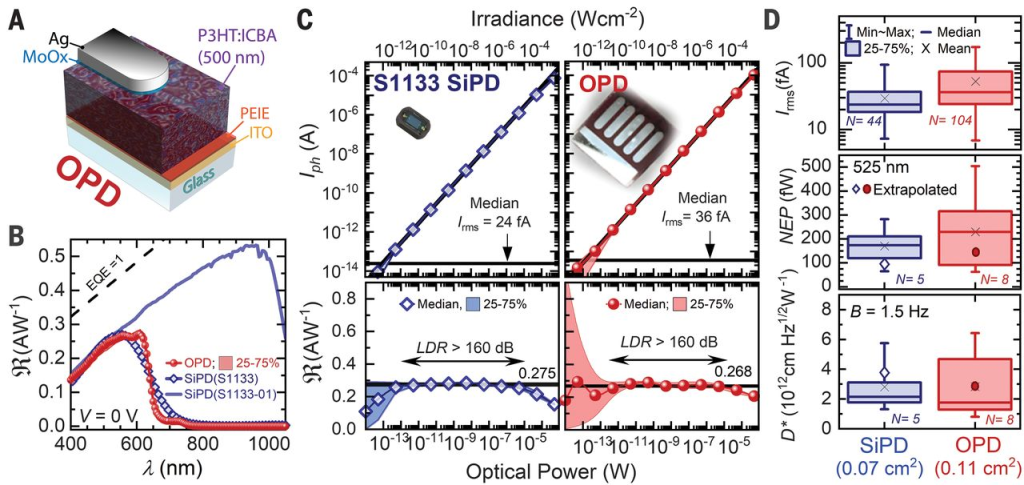

图1 硅光电二极管(SiPD)与有机光电二极管(OPD)性能比较

(A) OPD 尺寸结构。(B)测量所得光谱响应度。EQE,外量子效率。(C) 测量所得光照度依赖的光电流和响应度。LDR,线性动态范围。(D) 测量所得均方根噪声电流、噪声当量功率 (NEP)和特定探测度统计框图(_N_代表数据点数量)。Max,最大值;Min,最小值。

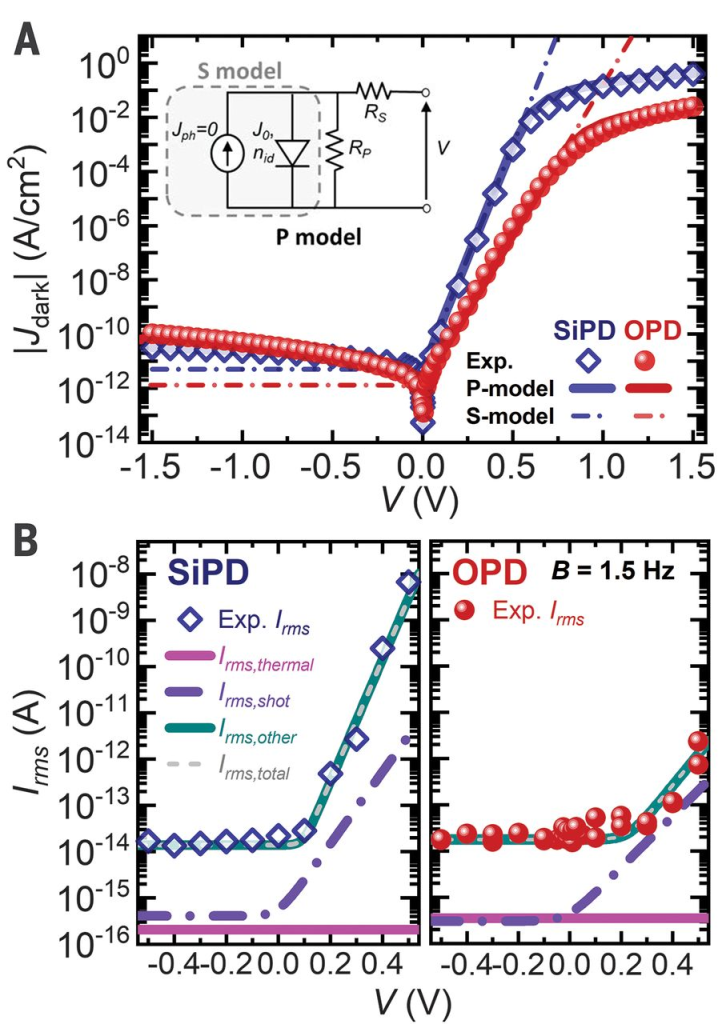

图2 SiPD 和 OPD 中的稳态暗电流密度和电子噪声特性

(A) 电压依赖的暗电流密度。Exp.,实验值。(B) 反向偏置下,建模和测量所得均方根噪声电流比较。

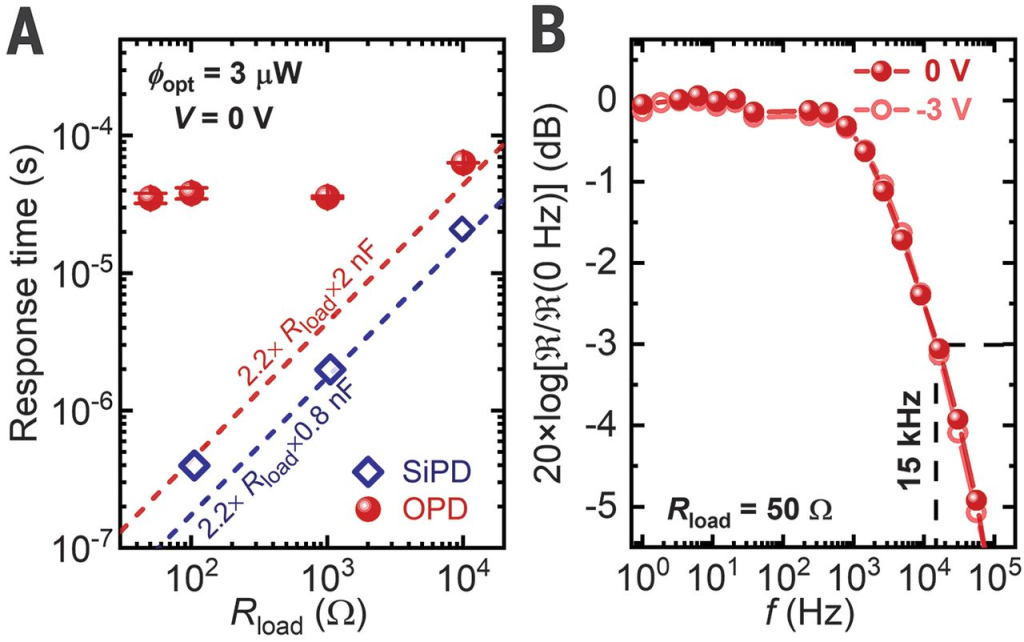

图3 SiPD 和 OPD 中的时域响应特性

(A) 负载电阻依赖的 10-90% 上升和下降响应时间。(B) 525 nm处频率依赖的归一化响应度。

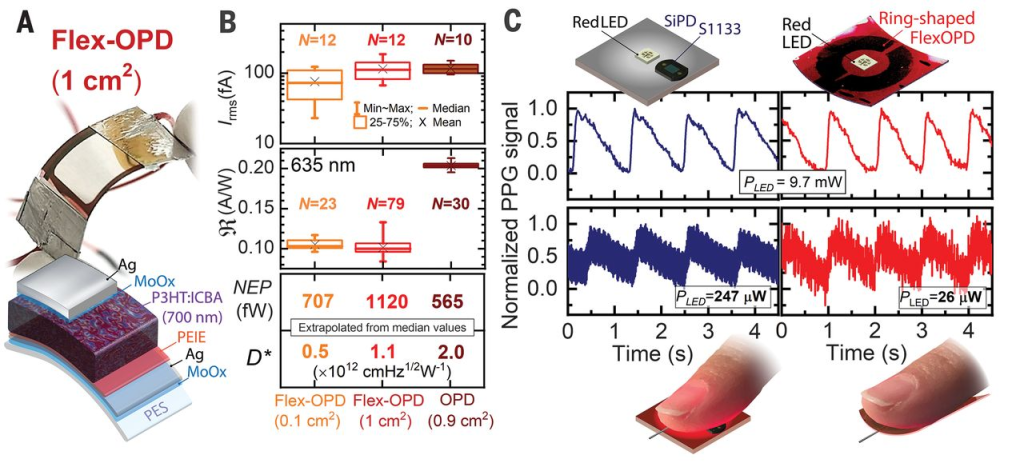

图4 弯曲 OPD(Flex-OPD)及其在光电容积图(PPG)中的应用

(A) Flex-OPD 器件几何结构。PES,聚醚砜。(B) 小面积、大面积 Flex-OPD 和大面积 OPD 中的均方根噪声电流、响应度、NEP 和特定探测度统计框图。(C) S1133 SiPD 和环形 Flex-OPD PPG 阵列原理图(上);手指反射模式 PPG 信号的 SiPD 和不同功率红色 LED驱动的环形 Flex-OPD PPG 阵列比较(下)。
