米兰理工大学Federica Villa团队—推动影像科技发展的量子光学成像技术

重点摘要

  1. 量子相干性和纠缠可以使量子成像和显微技术的分辨率和灵敏度远超传统光学物理极限。
  2. 为实现这些量子技术,需要使用具备特定功能的检测器。
  3. 本文旨在强调基于单光子雪崩二极管(SPAD)的传感器在量子成像和显微应用中的重要性,为下一代理想的量子成像器铺平道路。
  4. 在回顾了主要的提高样本图像分辨率和灵敏度的量子物理原理技术后,指出了雪崩光电二极管(APD)、增强型耦合电荷探测器(ICCD)和电子倍增CCD(EMCCD)等不同传感器的优缺点。
  5. 然后主要分析了SPAD基传感器,将其确定为量子成像的最佳候选,并批判性地讨论了需求和性能,也与已有的具有特定功能的SPAD架构进行了关联,以配合应用。
  6. 最终,下一代量子成像器应当整合在此呈现的所有最优构建方案,以检测光子巧合并执行高效的事件驱动式读取,还需利用适当的技术和SPAD设计来优化所讨论的检测性能。

解析度的量子革命

利用独特的量子纠缠和相干性,量子光学技术将传统光学的分辨率和灵敏度推向极限。通过操纵单个光子和光子对,量子成像系统可观测到病毒大小的细胞组织结构以及绝缘体材料中的纳米级缺陷。这种操控光的粒子性开启了成像科学的新纪元,将为生物医学应用带来广阔前景。

单光子检测的关键性

实现量子光学成像的核心是高效和高灵敏的单光子传感。与传统的雪崩光电二极管(APD)和增强型耦合电荷探测器(ICCD)不同,单光子雪崩二极管(SPAD)可以准确检测单个入射光子及其到达时间,从而检测不同通道光子的相干性。SPAD传感器这一独特优势使其成为量子成像领域的最佳解决方案。

Enlitech的SPD2200是商业级SPD特性分析系统,专注于分析和测试对LiDAR技术重要的SPAD。近期成功卖入全球SPAD前三大晶圆厂之一。它提供了光谱和时域特性分析模块,灵活满足了dToF模块开发中多样的测量需求,可灵活选择单个模块或综合使用以进行全面性的特性分析。

光子巧合的量子标记

量子成像通常依赖于光子的量子纠缠和相干性。这需要同时检测两条光路中单个光子的到达时间,以标记光子对的关联性。SPAD传感器提供皮秒量级的时标功能,通过事件驱动式读出高效提取量子光学成像所需的关键信息,不同于CCD或CMOS成像传感器获得的整幅图像。

量子效应的跨尺度成像

单光子检测促进了从微观尺度到生物组织或器官水平的各种跨尺度的量子成像技术。例如,利用量子光学原理设计的光学相干断层扫描可以实现细胞和组织的三维结构重建;单光子自相关光谱技术可以实现深部组织的非侵入式检测。随着光子检测方法的发展,量子成像未来可望在生命科学和医学领域得到广泛应用。

让我们期待量子世界的新景象

当前,集成单光子检测的量子相机和显微镜仍属实验室概念验证阶段,但其呈现的分辨率和动态范围已远超同类产品。量子光学成像技术充分发挥量子世界的奥秘,必将给人类打开崭新的景象和认知世界的新视野。让我们共同期待这场成像领域的量子革命!

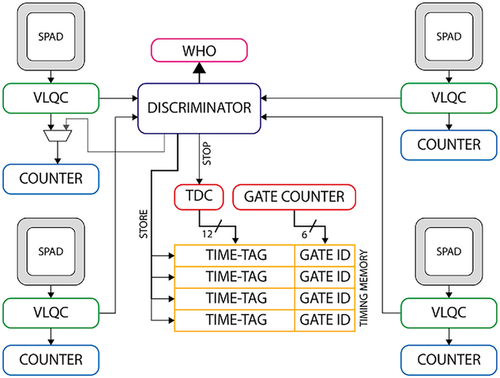

图20 带电栅控SPAD图像传感器像素架构[64] 采用许可复制[64] 版权2018年,SPIE。

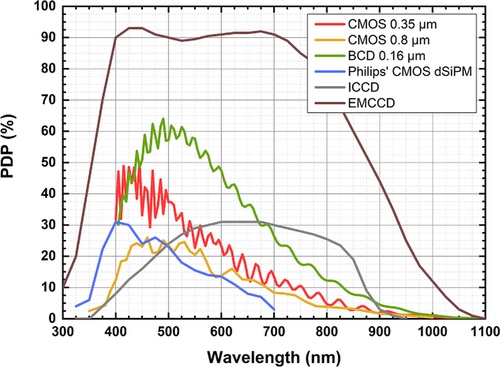

图26 不同工艺制作的SPAD的PDP比较[54,65,81,82] 为完整起见,还增加了与ICCD PI-MAX4-III Gen和EMCCD ANDOR iXon3相关的PDP。
