美国NREL校准实验室团队角度-研究人员应如何测量基于钙钛矿的单片多结太阳能电池的性能?

顶尖团队的选择

重点摘要

由国家可再生能源实验室(NREL)的研究团队发表如何从校准实验室的角度来衡量钙钛矿基单片多接面太阳能电池的性能。

  • 对钙钛矿多接面太阳能电池进行精确的标准测试条件(STC)测量至关重要,但具有挑战性。
  • 提出了优化的测量方法,能够实现精确的性能特征化。
  • 标准化、与生产相关的量化协议持续进步是实现商业可行性的关键。

研究背景

钙钛矿多接面太阳能电池(PVSK MJs)在与硅能源电池结合时已经取得了显著的功率转换效率提升,效率超过30%。这些高效率是在标准测试条件(STC)下报告的,以便进行比较。准确的多接面太阳能电池在STC下的性能测量至关重要,但比单接面器件更加复杂,需要进行光谱模拟并限制每个子电池。需要谨慎的方法,因为快捷方式可能导致误导性的效率评级。

研究结果

  • 提出的钙钛矿多接面太阳能电池的优化测量方法能够在标准测试条件下准确地表征电流-电压曲线和效率评级。
  • 通过调整模拟光谱和平衡每个子电池的电流,可以避免与快捷方法相比的误导性能评级。
  • 正在开发的高通量测量程序展示了减少测试时间一个数量级而不影响准确性。
  • 进一步改进加速测试协议并在研究团队间标准化方法可以促进持续的效率提升。
  • 在标准条件下准确评估效率仍然对评估新型多接面结构中的损失机制至关重要。


研究方法

  • 准确测量PVSK MJ性能需要具有光谱可调的太阳模拟器来调节照射在器件上的光谱。
  • 测量过程包括确定每个子电池的光谱响应,调整模拟器光谱以实现电流匹配,并在STC下测量IV曲线和功率输出。
  • 讨论了在无法使用光谱模拟器时的常见错误和准确性评估方法。

结论

准确的标准测试条件(STC)下的钙钛矿基多接面太阳能电池测量需要具有光谱可调的太阳模拟器。优化的定量方法包括确定每个子电池的光谱响应,调整模拟器光谱以实现电流匹配,并在STC下精确测量功率输出。

随着钙钛矿子电池的串联太阳能电池快速发展,防止误导性效率评级的需求使准确的标准测试量化变得更加迫切。最近更新的IEC 60904-1-1要求对于多接面测量中使用的模拟器提出了严格的规范,包括可调输出光谱范围为300-1700nm,符合AM1.5G标准,平均光谱不匹配率低于6%(A++等级)。

这种最先进的设备克服了以往双源系统的可靠性问题。Enlitech的SS-PST利用创新的单氙弧灯基础的光谱控制,独特地满足这些新一代标准。Enlitech SS-PST在400-1100nm波长范围内的光谱偏差为11.2%,在300-1200nm范围内为13.1%。300-1700nm的输出光谱可以满足AM1.5G光谱的要求,平均光谱不匹配率低于6%(IEC 60904-9:2020)。输出光谱可调。校准设施采用这些先进工具有望有助于保持使用校准设备的各组报告性能值之间的一致性。

朝着负担得起且标准化的定量技术取得进展是促进高效率多接面概念转化为具有商业竞争力的光伏产品的重要基础。可靠的准确测量消除了最终制造规模扩大和部署具有超越传统技术效率潜力的钙钛矿串联结构的障碍。

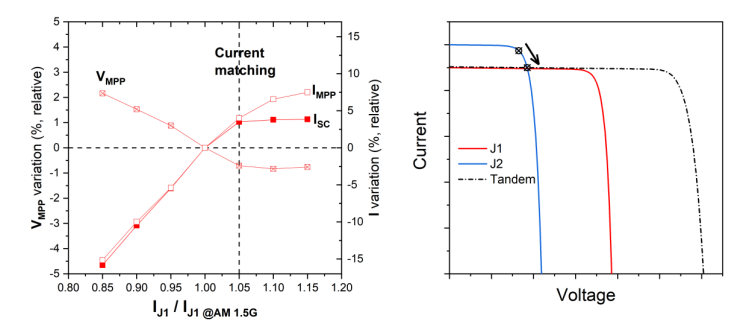

Figure S1.左图:随着钙钛矿/Si串联电池顶部钙钛矿结构的辐照变化,VMPP、IMPP和ISC的变化。右图:二接面电池的示意IV曲线及其组成部分结构,其中顶部结构限制了电流。

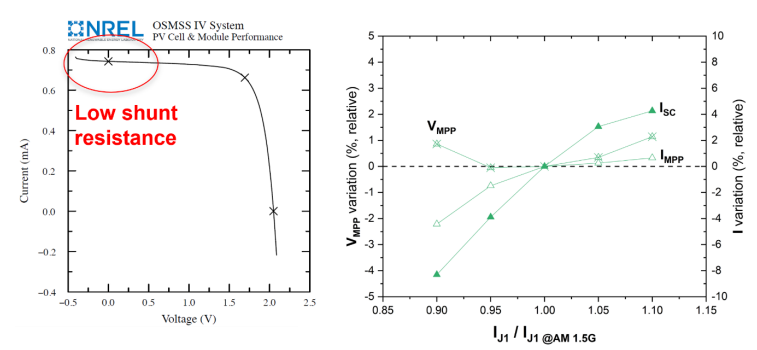

图S2. 左图:双结钙钛矿/钙钛矿电池的光电流-电压曲线。右图:顶部钙钛矿结构的辐照变化与双结钙钛矿/钙钛矿串联电池的VMPP、IMPP和ISC的关系。
