AM1.5G 标准光谱太阳光模拟器

SS-X

不只是一个模拟器

  SS-X 太阳光模拟器采用氙气短弧灯作为宽带光源。氙灯的色温为 6000K,最接近自然阳光(5500K)。所有 SS-X 系列太阳光模拟器不仅利用光学模拟软件模拟光机系统设计,而且采用傅立叶光学技术产生空间均匀辐照度,在半导体掩模对准器中得到了很好的证明。

  SS-X 太阳光模拟器 AM1.5G 滤光片采用先进的等离子沉积技术制成,光谱精度高,使用寿命长。更好的光谱等级使 SS-X 比任何其他模拟器更适合表征各种新型太阳能电池,例如低带隙有机太阳能电池和钙钛矿 / Si 串联太阳能电池。SS-X 可以提供稳定和连续的辐照度来照射被测太阳能电池,避免由于这些太阳能电池响应时间慢而导致的表征错误。

Previous
Next

光焱科技提供所有的太阳光强度校正用标准电池(参考电池) 的光谱响应数据供您下载。包含 KG1, Kg2, KG3, KG5, Quartz, BL6, BL7 等不同窗口的标准电池(参考电池)。其中,BL7是专为钙钛矿-晶硅叠层电池设计的底电池参考电池。请至「资源与下载」 的「数据」栏下载。

目录

需要 AM0 太阳光模拟器更多相关数据,请联系 Enlitech。我们的专业团队将为您提供帮助!

我们将根据您的需求提供定制解决方案,并将传感技术集成到您的产品、产品应用和 OEM 解决方案中。告诉我们更多,我们会启发您的想法。

特色

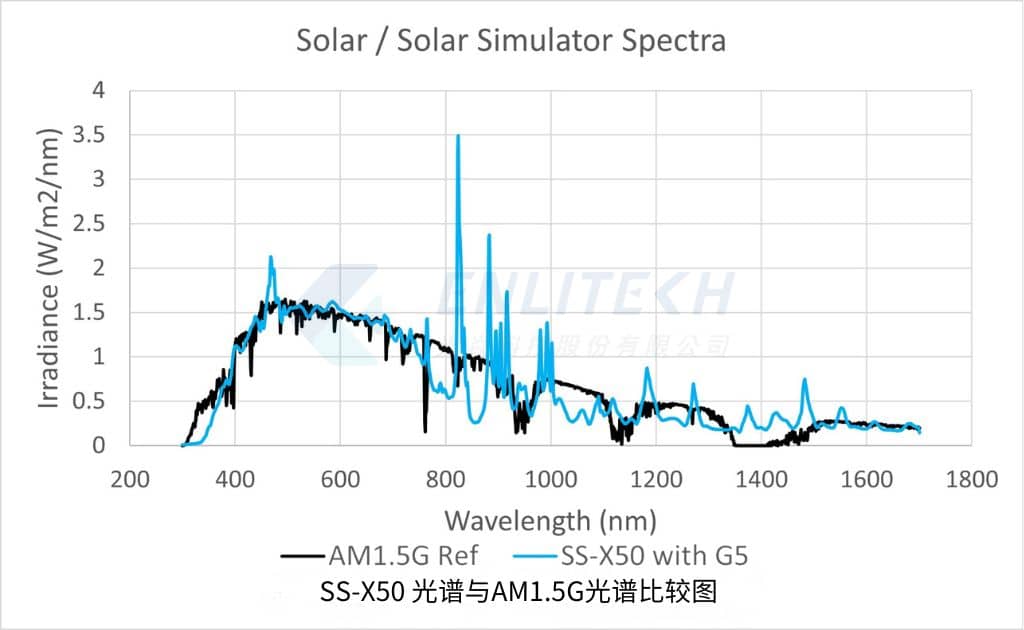

A+ 光谱:
最接近 AM1.5G 标准光谱

SS-X 太阳光模拟器 AM1.5G 滤光片采用先进的等离子沉积技术制成,光谱精度高,使用寿命长,使用寿命长。更好的光谱等级使 SS-X 比任何其他模拟器更适合表征各种新型太阳能电池,例如低带隙有机太阳能电池和钙钛矿 / Si 串联太阳能电池。

A+ 辐照度的
时间不稳定性

SS-X 采用医疗设备级供电系统,电纹波更小。更好的电流输出允许 SS-X 太阳光模拟器的辐照度时间不稳定性达到更好的 A+ 级。这种更好的辐照不稳定性使我们有可能发现新一代太阳能电池(如钙钛矿太阳能电池)的更多细节科学。

SS-IRIS:独家专利
技术自动光强操控

SS-IRIS 是 Enlitech 的独家专利。它是世界上唯一可以在不改变辐照度光谱的情况下自动改变辐照强度的技术。辐照度范围可以在 0.01sun 到 1sun (1mW/cm2 ~ 100mW/cm2) 之间进行调整,精度为 1%。

输出光束方向

SS-X 系列太阳光模拟器支持输出光束方向设置功能,灵活的输出方向为用户提供了更多的应用领域。

1. 一般情况:标准输出光束方向为向下方向。

2. 特殊情况: 有下列两种(请洽询光焱业务是否加购选配)

    2.1 自下而上:向上输出光束方向,适合与手套箱集成。

    2.2 左右侧向:侧向配置,通常用于照亮水分解细胞。

光闸整合

  在 SS-X 系列太阳光模拟器中,100mm x 100mm 以上的光束尺寸都集成了单叶片机械快门,可由氙气电源手动或自动控制,并在 199ms 内从打开状态切换到关闭状态。

氙气电源

  SS-X 系列太阳光模拟器电源具有以下特点:

  • 3.5 英寸彩色触摸面板。
  • 数字定时器,长达 9999 小时可监控灯泡寿命。
  • 数字灯电压和电流显示。
  • 过压 / 过流 / 过温警告。
  • 灯泡关闭后的冷却延迟时间控制。
  • 照明器盖安全锁警告和光源自动关闭。
  • 内置可编程快门控制模块。
  • 内置可编程 SS-IRIS 光圈控制模块。
  • RS232 端口。
blank

参考电池

  Enlitech 提供世界上最多类型的符合 WPVS 类型和 IEC 60904 标准的参考电池,参考电池的目的是帮助准确表征太阳能电池,以赶上各种新型太阳能电池的快速发展。独特的滤光片嵌入技术有助于构建参考电池的不同光谱波长范围响应,可减少太阳能模拟器与新型太阳能电池之间的光谱失配。

  校准后的参考电池是太阳能模拟器校准和准确太阳能电池表征不可或缺的一部分,Enlitech 的校准实验室通过 ISO / IEC 17025  标准认证。所有 SRC-2020 系列参考电池都通过追踪到 NREL 或 ISE Fraunhofer 进行校准。Enlitech 还提供参考电池的重新校准服务。

blank

  Enlitech 提供多种太阳能参考电池,用于校准太阳光模拟器的照明强度。 光谱响应曲线如下所示。 每个参考电池包将提供一个 WPVS 封装的硅参考电池,带有光学窗口、两条 Lemo 连接器电缆和一份经过认证的太阳光强度校准报告。

blank

  所有 SS-X 系列太阳光模拟器都可以通过 IVS-KA6000 软件进行控制,该软件是最强大的 IV 测量软件,可用于准确的 PV 表征。不仅是光闸,输出光辐照度也可以通过 IVS-KA6000 IV 软件进行操控,帮助用户轻松完成不同光强下复杂的 IV 测试或 Sun- Voc 测试。来自 IVS-KA6000 的所有 IV 数据都可以通过 IVS-KA-Viewer 读取和分析,这是另一款多功能分析软件。

  过去,测量和拟合太阳能电池的理想因子 n 既不容易又费时。例如,在 10 种不同光强下获得 10 条 IV 曲线通常需要一个小时。之后,整理这些数据也需要一个小时左右的时间。但是,借助我们的测试解决方案 SS-X 太阳光模拟器 + IVS-KA6000 + IVS-KA-Viewer,可以在几分钟内测量和拟合理想因子 n。如果您对此感兴趣,请随时与我们联系。

  最新版本的 IVS-KA6000 钙钛矿太阳能电池 IV 测量和分析软件,新增电流监控配合 Shutter 周期控制的测量功能,目前开放下载更新,并限时开放软件免费试用,欢迎至 IVS-KA6000 软件页面「资源与下载」专区,下载体验!

太阳能电池校准与测试实验室

  Enlitech 的校准实验室是 2012 年全球第一家通过光伏领域 ISO / IEC 17025 认证的商业公司。 我们通过先进的测试仪器提供太阳能电池转换效率认证,包括 SS-X 太阳能模拟器和 QE-R 量子效率测试系统。2020 年,我们已经完成了从 ISO / IEC 17025:2005 到 ISO / IEC 17025:2017 的认证过渡,这是最新的校准实验室操作标准,提供更优质的认证服务。我们可以分别根据 IEC 60904-1 和 IEC 60904-8 提供太阳能电池量子转换效率和量子效率测量。所有的工作标准和测试结果都可以通过 NREL、Fraunhofer ISE 或 NIM 的校准追溯到 SI 单位。

SS-X 的维护

  • SS-X 系列太阳光模拟器在不等于「灯泡寿命」的「性能寿命」期间可以保持 A+ 光谱性能。
  • 任何模拟器在更换灯泡后都需要重新校准和调整,以达到所需的性能。
  • Enlitech 由专业合格的工程师提供现场测量和调整服务。
  • Enlitech 提供保修期满的维修服务,帮助您的系统保持良好状态。

有关 SS-X 太阳光模拟器维护的更多信息,请至「资源与下载」 的「手册」栏下载。

系统设计

SS-X 短弧氙灯 A+A+A 级太阳光模拟器系统设计及关键组件

规格

型号光斑尺寸
光谱光均光稳工作距离
SS-X50
50 x 50 mm2A+
A
A+
250mm
SS-X100R
100 x 100 mm2A+
A
A+
300mm
SS-X180R
180 x 180 mm2A+
A
A+
500mm
SS-X200R
200 x 200 mm2
A+
A
A+
400mm
SS-X220R220 x 220 mm2A+AA+400mm

应用

  • 钙钛矿太阳能电池效率测量
  • 有机太阳能电池效率测量
  • 钙钛矿 / 硅串联太阳能电池效率测量
  • 理想因子 n 测试
  • Sun- Voc 测试
  • 水分解电池测试
  • HJT、PERC、TOPCon 硅太阳能电池测试

实证

blank
隆基太阳能
blank
亚马逊
blank
晶科太阳能
blank
CSIRO

2020 Nature Energy
影响因子 46.49

2020 EES
影响因子 30.28

2021 Joule
影响因子 41.248

2020 Nature Communication
影响因子 12.12

2020 Advanced Materials
影响因子 27.39

2020 Advanced Energy Materials
影响因子 25.24

SS-X50 太阳能模拟器由 Perovskite-info 于 2021 年发布。请查看链接:「 Enlitech – 完整的钙钛矿测量和分析系统。」

立即行动!

如果您对我们的 SS-X 太阳光模拟器感兴趣,请按以下「SS-X 选择指南」并填写表格。我们将根据您的测试目的向您发送合适的解决方案,例如光源、测试夹具、SMU 和 IV 软件等。

资源 & 下载

资料
太阳光强度校正用标准电池
技术说明
CAD 或 软件
CAD
手册

安装成果展示

常见问答

Q: 使用光焱科技的SS太阳光模拟器,测试出来的不确定度是多少呢?

  国际标准 ISO GUM ( Guide to the Expression of Uncertainty in Measurement )规定了不确定度的评估与计算,是全球一致的标准。所有通过 ISO / IEC 17025 认可的校正 / 测试实验室,都具备符合 ISO GUM 的不确定度分析能力并经过各国的认可组织评定认证,以符合国际互认协议。

  Enlitech 的光电校正实验室已经通过 ISO / IEC 17025 第三方国际认证资格已经有 7 年的时间。因此,对于量子效率以及太阳能电池最大功率测试的分析,具有多次实验室间比对经验。

  NREL 与 Enlitech 对于太阳能电池测试结果 k=2 的总不确定度:

  (会根据实际情况,如样品稳定性等,略有不同)

 VocIscFFPmaxEfficiency
NREL± 0.2%± 1.06%± 0.5%± 1.1%± 1.1%
Enlitech* ± 0.25%± 1.3%± 0.5%± 1.4%± 1.4%

  *因为 Enlitech 采用 NREL 校准的标准电池作为溯源标准件,因此总不确定度会较 NREL 的不确定度稍高。

请点选按钮前往常见问答专区,了解更多太阳能电池的光源不均匀度与品质不稳定度的相关内容:

请点选按钮前往常见问答专区,了解更多太阳能电池的光源不均匀度与品质不稳定度的相关内容:
