光焱科技 胜焱电子科技 Enlitech
Previous slide
Next slide
Tell us more, we’ll
Enlighten Your Ideas!

2022 Adv. Mater.:如何提升无ITO有机光伏的灵活性与可升级性?

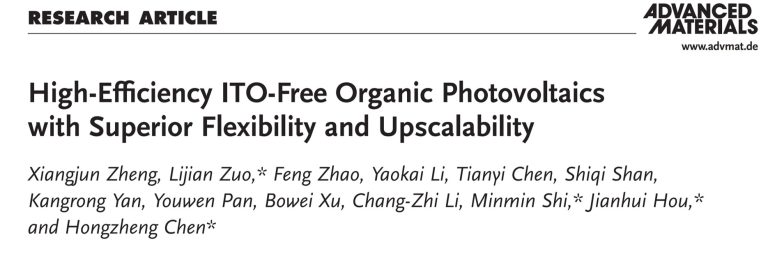

标题-具有卓越灵活性的高效无 ITO 有机光伏

第一作者:郑祥均/陈红征教授课题组

本文亮点

  1. 通过阳极缓冲层修饰,实现了良好的光电转换并大幅提升了器件产率。
  2. 沉积电荷收集网格以抑制器件面积放大时增加的电阻损耗,从而实现了从0.06 cm2到1 cm2几乎完全一致的器件效率。
  3. 所设计的在超薄聚酰亚胺(PI)基板上的1 cm2柔性OPV的能量转换效率(PCE)达到了15.56%,创下了无ITO、大面积、柔性OPV的效率记录。
  4. 该器件在弯曲半径为4 mm的情况下弯曲100,000次后没有发生效率衰减,这代表了柔性OPV的结果。

研究动机

  开发具有器件面积放大能力的无ITO柔性有机光伏(OPV)对于OPV的实际应用具有重要意义。在这个工作中,我们设计并制备了一种先进的OPV器件结构,并获得了一系列的研究进展。这项工作为 OPV 的器件结构设计和优化提供了深入了解,为OPV的实际应用提供了巨大潜力。

本文所用仪器

  • solar simulator (SS-F5-3A, Enlitech)
  • solar-cell spectral-response measurement system (RE-R, Enlitech)

研究成果说明

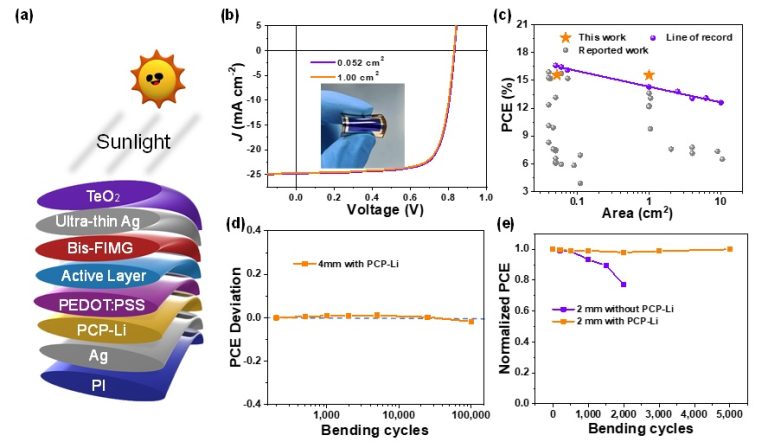

  顶入射结构的优点之一是光不需要穿透衬底而被光敏层吸收,这使得顶入射器件性能与底部衬底的光学特性无关。基于此,该工作在50微米厚的超薄聚酰亚胺(PI)基底上制备了基于TUA结构的柔性OPV (图a)。实验结果显示,1 cm2的柔性大面积OPV的器件效率达到了15.56%,这一结果是目前效率較高的无ITO柔性大面积OPV (图b, c, e)。随后,该工作测试了柔性器件的弯曲性能。结果显示(如图d),柔性OPV在弯曲半径为 4 mm 的情况下弯曲100,000 次后没有发生效率衰减,表现出优异的机械柔韧性,这代表了柔性 OPV 的结果。

通讯作者简介

陈红征,浙江大学特聘教授,博士生导师。主要从事有机高分子和有机无机杂化钙钛矿光电功能材料与器件的研究与教学工作。

侯剑辉, 博士、研究员、博士生导师,北京科技大学兼职教授。近年来聚焦于高性能光伏材料设计与合成、形貌的调控与表征、器件优化方法等方向。

施敏敏,浙江大学高分子科学与工程学系教授。长期从事有机半导体材料与器件的基础和应用研究。

左立见,浙江大学高分子科学与工程学系特聘研究员。近年来聚焦于高性能、低成本聚合物和钙钛矿光伏器件技术,并取得了一系列进展。



本文关键词:柔性有机光伏、flexible organic photovoltaic、无铟锡氧化物(ITO)、indium-tin-oxide (ITO)、太阳光模拟器、Solar Simulator、Sun Simulator、量子效率、Quantum Efficiency

原文:https://doi.org/10.1002/adma.202200044

推荐仪器

Previous slide
Next slide

Loading

发表回复
